Fiber Optic Camera Cables

We choose the most common variants from our offer, particularly suitable for use in combination with ATEM Camera Converter or ATEM Studio Converter.





Professional optical fiber cables for mobile use:

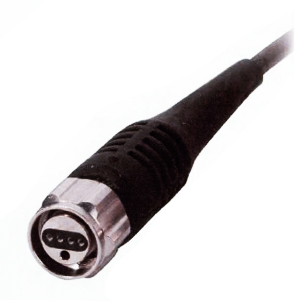

MOBIL-Line 2(4)

Professional optical fiber cables with 2 or 4 optical fibres with a very durable metal screw connector, perfect for use in hard conditions, resistant to vibration, mechanical and thermal influences. Suitable for indoor and outdoor usage, mobile applications, TV broadcasting.

The cable can be assembled with durable metal screw on one side and the standard LC connector on the opposite side or standard LC connectors on both sides of the cable.





Connector technology
ceramic ferrule 1,25 mm
Number of fibers
2 or 4
Optical transmission singlemode or multimode
Temperature range
during installation: -46°C až +85°C
in service: -60°C až +85°C
Connector tensile strength
800N Cable Connector, 30N Panel Socket
Attenuation singlemode: typ <= 0,20 dB, 97% <= 0,45 dB
multimode: typ <= 0,20 dB, 97% <= 0,5 dB
Return loss singlemode: >= 50 dB
Tube diameter 0,9 mm
Cable Jacket diameter
5,6 mm
Aprox. weight cca 24 kg/km (2 fibers), cca 26 kg/km (4 fibers)
Cable tensile strength
during installation: 4000 N
in service: 2000 N
Min. bend radius
during installation: 90 mm
in service: 45 mm
Mechanical resistance SM cable
short-time: 2100 N/cm
long-time: 600 N/cm
Mechanical resistance MM cable short-time: 1900 N/cm
long-time: 800 N/cm
Repeated bending
r = 50 mm, load 2kg
20.000 cycles (2 fibers)
10.000 cycles (4 fibers)





MOBIL-Line-SOCKET 2(4)

Panel square reduction allows the connection of professional optical fiber cables MOBIL-line to the technology that uses standard LC type optical fiber connectors. The reduction is available in version MOBILE SOCKET-Line-2 and MOBILE SOCKET-Line-4 (depends on the number of fibres in optical fiber cable). The connectors are with screw thread, which provides high mechanical durability for use in hard conditions.



BREAKOUT-Line

Professional, highly flexible cable usually includes 2 or 4 optical fibers and is designed for direct installation of optical connectors with high mechanical and thermal resistance. It is suitable for indoor and outdoor usage, mobile applications, TV broadcasting. Cables end with standard LC connectors 2+2 or 4+4 pcs. Also, a removable tube protection against mechanical damage of optical connectors during installation can be added.

For specific applications, the cable can be supplied with larger amount of fibers, if the customer wishes so.




Number of fibers 2 and more
Type of the fiber
E9, G50, G62
Temperature range during installation: -20°C až +60°C
in service: -40°C až +80°C
Tube diameter 0,9 mm
Cable Jacket diameter 6 mm
Aprox. weight cca 28 kg/km
Cable tensile strength during installation: 2000 N
in service: 100 N
Min. bend radius during installation: 25 mm
in service: 25 mm
Mechanical resistance
short-time: 600 N/cm
long-time: 200 N/cm
Repeated bending
r = 30(60) mm,
load 10(1) kg
20.000 cycles


Cable Reels

For mobile applications we offer a cable reels for easier manipulation during cable (un)installation. The reels are divided to different versions according to the mechanical resistance and maximum cable length that can be load on the reel. We recommend the customers the most suitable cable reels for the specific cables.




Professional optical fiber cables for stationary use:

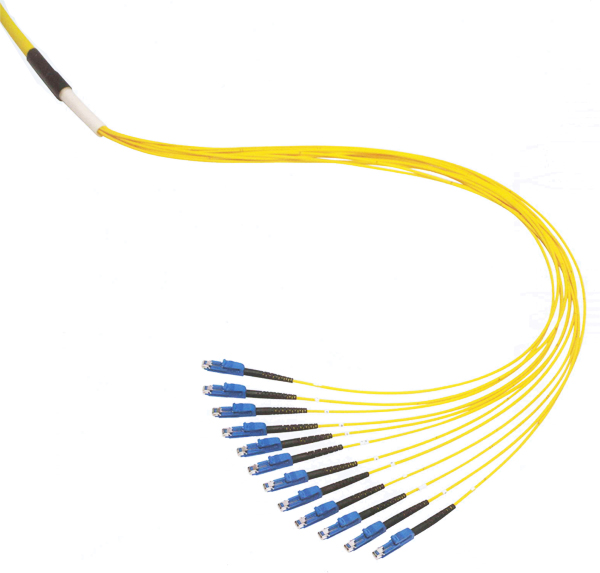

STUDIO-Line

Professional optical fiber cables (in basic version) contain 4 optical fibers with high mechanical and thermal resistance. They are suitable for TV broadcasting. They end with standard LC connectors 4+4 pcs and there can optionally be added a removable tube protection against mechanical damage of optical connectors during installation. Or another cable with multiple optical fibers can be chosen instead.






Number of fibers 4
Temperature range during installation: -20°C až +60°C
in service: -40°C až +70°C
Tube diameter 0,9 mm
Cable Jacket diameter 9 mm
Aprox. weight cca 90 kg/km
Cable tensile strength during installation: 2000 N
in service: 1000 N
Min. bend radius during installation: 135 mm
in service: 90 mm
Mechanical resistance short-time: 1500 N/cm
long-time: 400 N/cm


FTTx-DROP-Line

Universal optical fiber cable includes 4 optical fibers designed for interconnection of the TV studio equipment in normal conditions without mechanical stress. Cables end with standard LC connectors 4+4 pcs. This kind of cable is suitable for less demanding applications.



Number of fibers 4
Temperature range during installation: -5°C až +40°C
in service: -20°C až +60°C
Cable Jacket diameter 3 mm
Cable Jacket diameter cca 8,5 kg/km
Min. bend radius during installation: 23 mm
in service: 12 mm
Mechanical resistance 500 N/cm

Contact us for further details and pricing information.
